Entrées/Sorties déportées Weintek® : série iR

Le système d’entrées/sorties déportées de Weintek® , la série iR, est compatible avec la plupart des systèmes de contrôle existants.

De nombreuses bases déportées Série iR peuvent être connectées sur un réseau Modbus TCP et/ou CANopen.

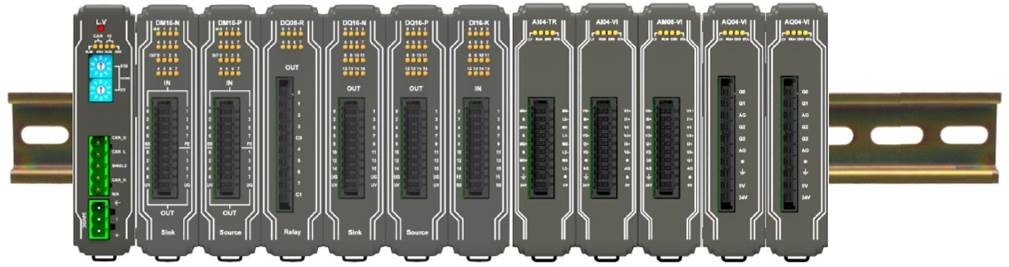

Chaque base contient un module d’interface de communication (ou coupleur) suivi de plusieurs modules d’entrées/sorties digitales/analogiques.

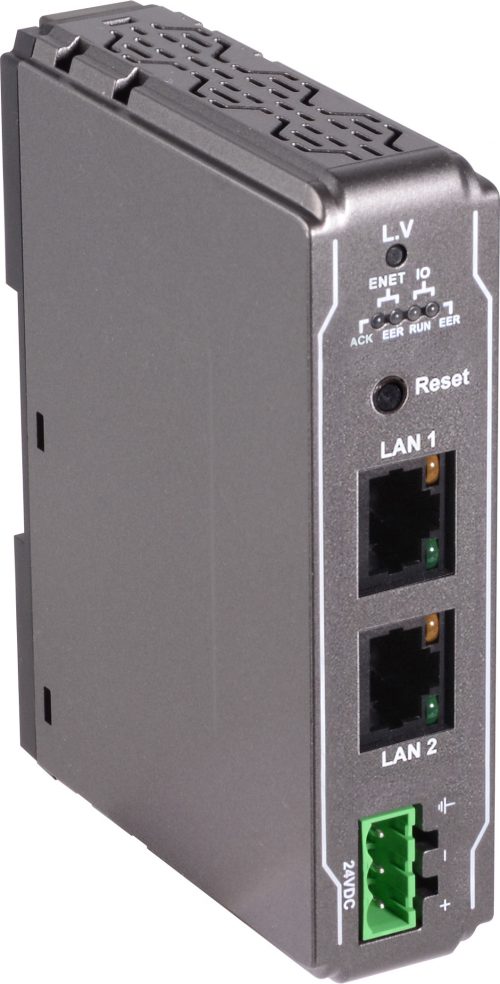

L’interface de communication Modbus TCP/IP, iR-ETN, peut communiquer avec 8 APIs : IHM Weintek® série cMT (du cMT-3071 au cMT-3151) avec ou sans soft-API ou tout autre API ou supportant le protocole Modbus TCP ou IHM supportant Modbus TCP (c’est la cas de tous les IHM Weintek ) :

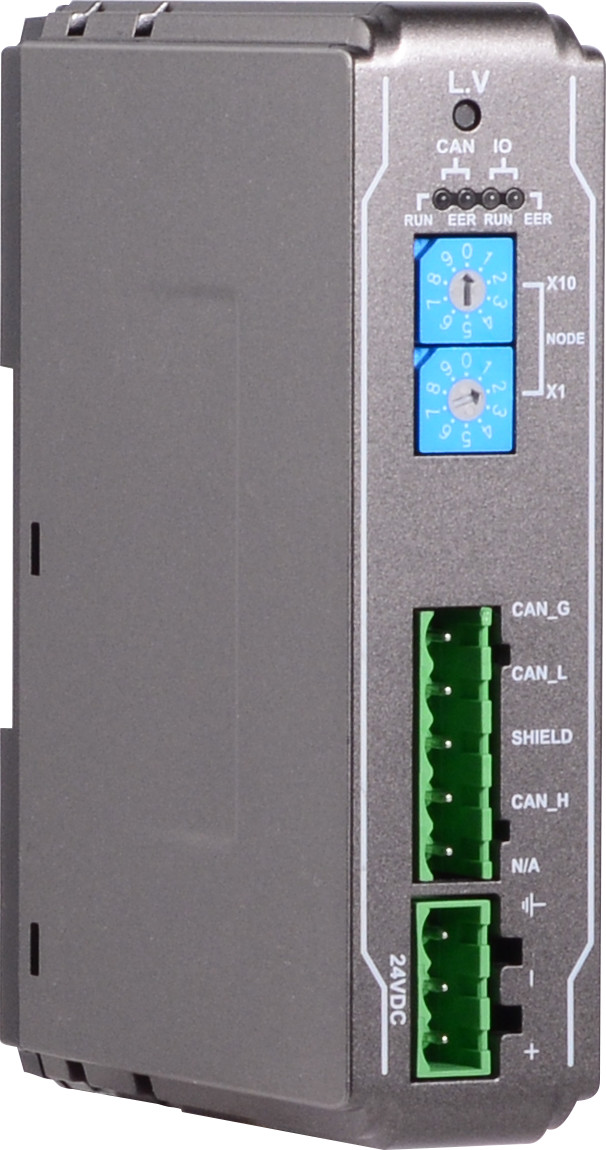

L’interface de communication CANOpen Esclave, iR-COP,  peut communiquer avec 8 API : IHM Weintek® série cMT (du cMT-3071 au cMT-3151) avec ou sans soft-API ou tout autre appareil CANopen Maître :

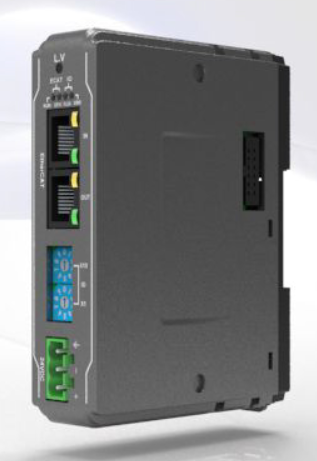

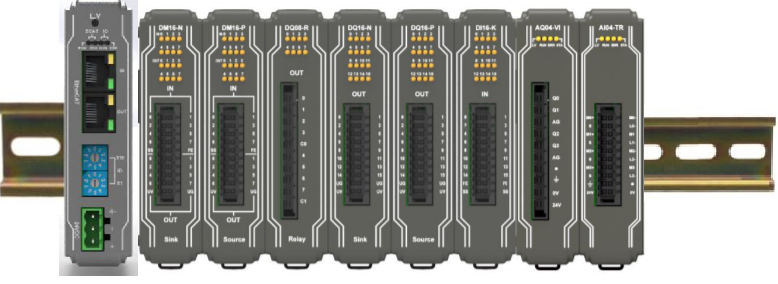

L’interface de communication EtherCat® Esclave, iR-ECAT,  peut communiquer avec 8 API : IHM Weintek® série cMT (du cMT-3071 au cMT-3151) avec ou sans soft-API ou tout autre appareil EtherCat® Esclave :

Choix possibles pour l’interface de communication :

MODBUS TCP/IP : iR-ETN

CANOPEN ESCLAVE : iR-COP

EtherCat® ESCLAVE : iR-ECAT



Choix possibles pour les entrées/sorties déportées :

ENTREES/SORTIES DIGITALES

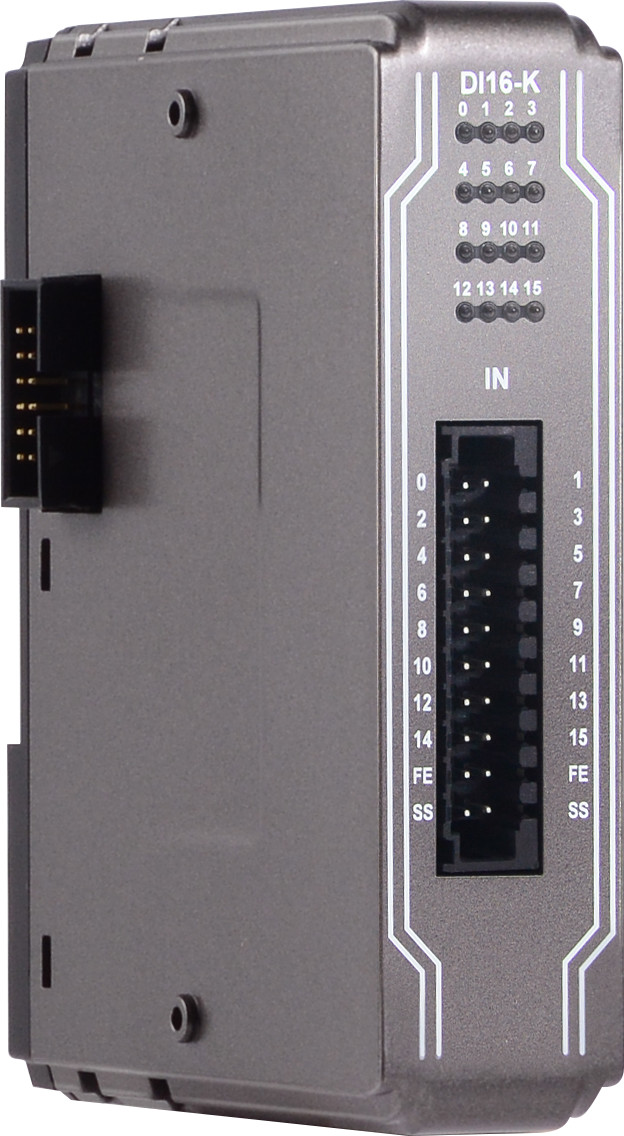

  iR-DI16-K

16 entrées

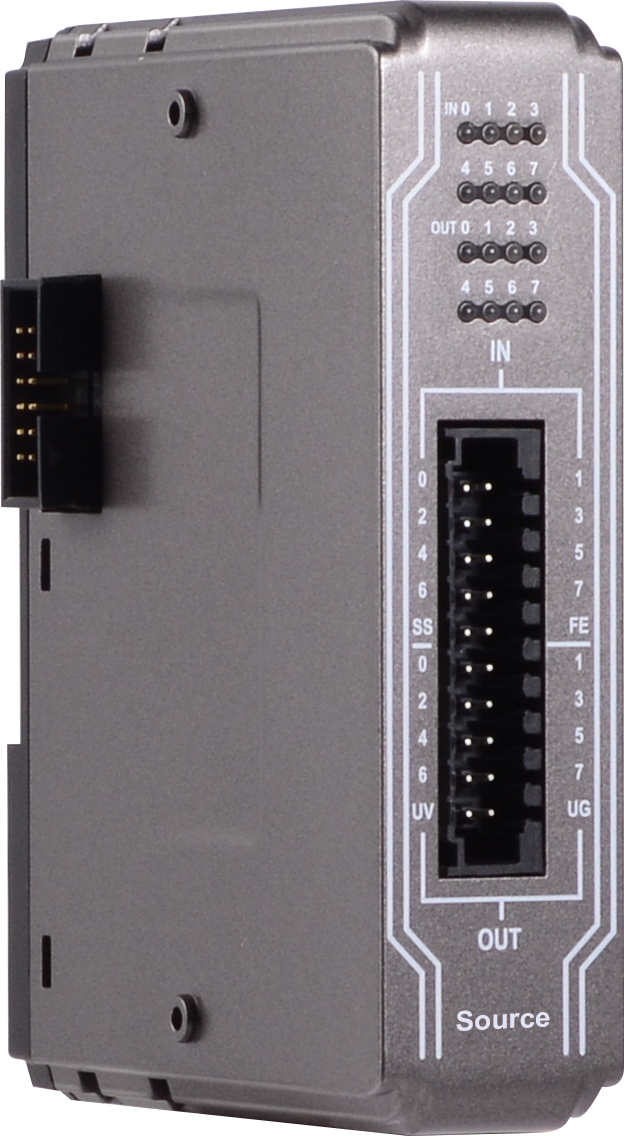

  iR-DM16-P

8 entrées sink ou source/8 sorties source

  iR-DM16-N

8 entrées sink ou source/8 sorties sink

  iR-DQ16-P

16 sorties source

  iR-DQ16-N

16 sorties sink

  iR-DQ08-R

8 sorties relais

ENTREES/SORTIES ANALOGIQUES

  iR-AI04-VI

4 entrées

  iR-AM06-VI

4 entrées/2 sorties

  iR-AQ04-VI

4 sorties

  iR-Ai04-TR

4 entrées Thermocouple

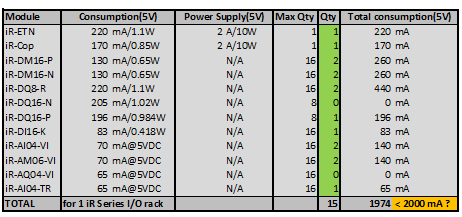

Le nombre maximum de modules acceptés _16 max, dépend du mélange et de la quantité de chaque type de module, ainsi que de leur consommation électrique : la consommation totale ne peut excéder 2A/10W.

Pour calculer facilement la consommation totale d’une base cliquer ici :
