CPU JANUS 2500P-J750 AVEC MÉMOIRE 3MB

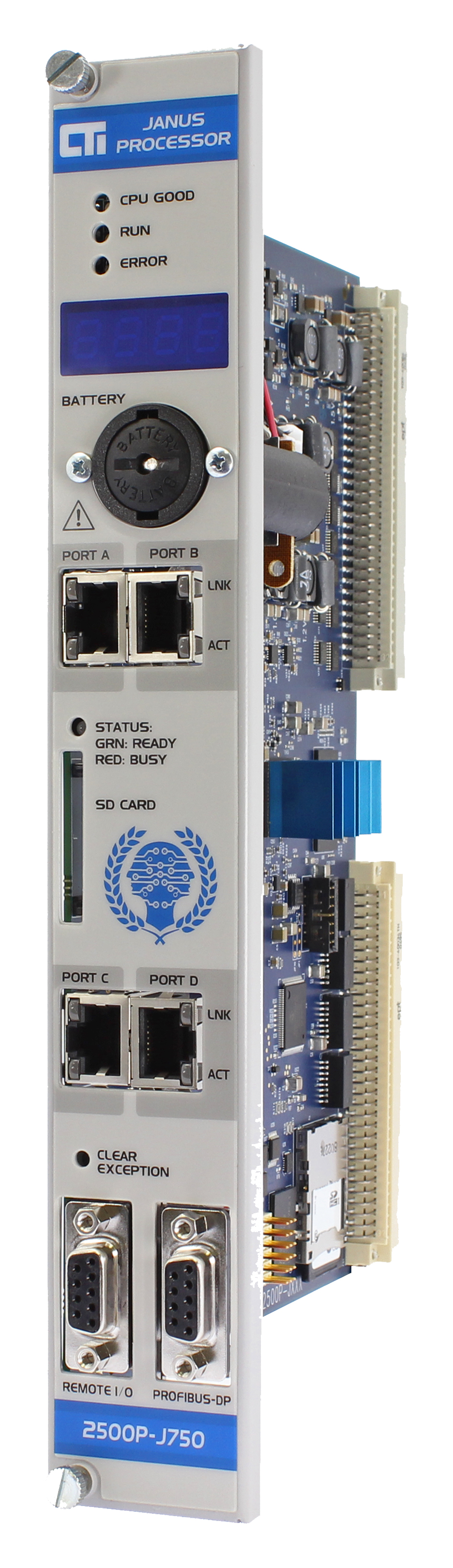

Le nouveau processeur «JANUS» apporte des capacités complètement nouvelles au système CTI 2500 Series®.
Il est conçu pour fonctionner de manière transparente avec les systèmes 2500 Series® et Simatic® / TI 505 existants ainsi que pour regarder vers l’avenir avec une programmation, des protocoles et des capacités de pointe, y compris un accès direct à l’Internet des objets industriel (IIoT) en utilisant MQTT.

Ce contrôleur d’automatisation programmable (PAC) est rapide, agile et optimisé pour des communications rapides, faciles et économiques. Il comprend des pilotes intégrés à un nombre de protocoles de pointe, permettant des communications avec les meilleurs périphériques d’E/S, drives et IHM/SCADA, quel que soit le fabricant. Programmé avec le nouveau logiciel JANUS Workbench convivial et économique de CTI, qui prend en charge tous les langages de programmation IEC-61131-3. Initialement disponible dans notre taille Classic, une version Compact avec les mêmes fonctionnalités sera disponible.





  • Nouveau microprocesseur basé sur ARM et mémoire plus rapide (jusqu’à 10 fois la vitesse d’exécution par rapport aux processeurs 2500 Series®)
  • Quatre ports Ethernet pour une flexibilité maximale dans l’exploitation des réseaux SCADA et d’E/S
  • Jusqu’à quatre adresses IP prises en charge, chacune sur un sous-réseau différent
  • Batterie de sauvegarde ou sauvegarde (possible) via POE
  • Cartes SD internes et externes
  • La carte interne contient l’intégralité du système d’exploitation, du micrologiciel, du programme utilisateur, de la configuration, des données utilisateur (REMARQUE: cela permet de remplacer rapidement un processeur défectueux en transférant simplement l’ancienne carte SD dans l’unité de remplacement)
  • Carte externe pour l’échange de fichiers, la mise à jour du firmware, l’attribution initiale de l’adresse IP
  • Ports RS485 et Profibus pour E/S distantes pour la compatibilité avec les applications existantes utilisant des modules discrets et analogiques des séries 2500® et Simatic® 505.
  • Batterie accessible à l’avant
  • Programmé à l’aide du logiciel Janus Workbench (JSoft) basé sur les normes IEC 61131 qui permet l’utilisation des langages RLL, FBD, ST, SFC et IL
  • Modèle de programmation basé sur des noms symboliques
  • Bibliothèque d’instructions Simatic®505 incluse
  • La similitude avec CodeSys, Step7 et RSLogix permet un apprentissage plus facile et une meilleure disponibilité des intégrateurs système pour les projets
  • Visualisation sur le Web des pages graphiques conçues dans JSoft
  • Nombreuses capacités de communication intégrées:
    • Connexion DataCache haute vitesse aux processeurs CTI Cxxx existants
    • Communications peer-to-peer optimisées avec d’autres processeurs de la série JANUS et les coprocesseurs 2500P-ACP1/2500P-ECC1 (Network Data Exchange)
    • Client CAMP pour communiquer avec tous les produits Ethernet CTI (CPU 2572, 505-CP2572, 2572-A, 2572-B, 2500P-ECC1, CPU Cxxx de la série 2500®)
    • Serveur CAMP pour communication IHM/SCADA
    • Open Modbus client/serveur
    • Scanner Ethernet/IP, adaptateur, client Tag, serveur Tag
    • Client MQTT pour un accès direct à l’IIoT
    • Serveur OPC-UA (proche avenir)
    • Contrôleur et appareil PROFINET (futur)









Migration d’une application de la Série 2500 WorkShop® vers JANUS Workbench®

Avec des dizaines d’années d’expérience tant avec les technologies Simatic 505/CTI qu’avec l’environnement IEC-61131-3, les ingénieurs NAPA peuvent migrer vos programmes de manière efficace et sûre.

Lire la présentation Migration d’une application de la Série 2500 WorkShop® vers JANUS Workbench®







Définition de l’adresse IP sur 2500P J750



Formations vidéo JANUS Workbench, cours 1

JANUS Workbench, Cours 1, Part1 (Introduction à Workbench et IEC-61131)

Dans cette vidéo de 8 minutes, vous découvrirez les principes fondamentaux de la programmation JANUS Workbench et IEC-61131. Cela vous préparera au cours 1, partie 2 – Concepts de base de Workbench

JANUS Workbench, Cours 1, Part 2 (Concepts de base de Workbench)

Dans cette vidéo de 12 minutes, vous apprendrez les concepts de base de JANUS Workbench, qui vous prépareront au cours 1, partie 3 – Prise en main de la programmation.

JANUS Workbench, Cours 1, Part 3 (Getting Started Programming)

Dans cette vidéo pratique de 15 minutes, vous apprendrez les bases de la programmation dans  JANUS Workbench. Nous apprendrons à simplifier un programme en échelle simple et à l’exécuter dans le simulateur. Cela vous préparera à la partie 1, cours 4 – Programmation en schéma à contacts.

JANUS Workbench, Cours 1, Part 4 (Programmation en Ladder Diagram)

Dans cette vidéo pratique de 18 minutes, vous apprendrez les détails de la programmation dans  JANUS Workbench à l’aide du schéma à contacts. Trois exercices sont inclus.

JANUS Workbench, Cours 1, Part 5 (Programming in Function Block Diagram)

Dans cette vidéo pratique de 20 minutes, vous apprendrez les détails de la programmation dans JANUS Workbench à l’aide du diagramme Function Block. Trois exercices sont inclus.

JANUS Workbench, Cours 1, Part 6 (Running on a Remote Target)

Dans cette vidéo de 6 minutes, vous apprendrez à exécuter un programme JANUS Workbench sur une cible déportée.

JANUS Workbench, Cours 1, Part 7 (Using the Fieldbus Editor)

Dans cette vidéo de 28 minutes, vous apprendrez à utiliser l’éditeur de bus de terrain pour configurer les communications vers les E / S locales, les E / S déportées, CAMP et DataCache.

JANUS Workbench, Cours 1, Part 8 (Autres sujets)

Dans cette vidéo de 19 minutes, vous apprendrez à utiliser des outils de visualisation et de dépannage dans JANUS Workbench (Graphics, SpyList, SoftScope, Page Web), à télécharger / restaurer des fichiers source à partir de la cible et à protéger par mot de passe.

Fichier de projet JANUS Workbench avec des exemples de programmes pour le cours de formation 1
