SLICE I/O



Napa

3 ottobre 2013

Una soluzione semplice e competitiva per integrare piccoli gruppi di I/O nei PLC della serie CTI 2500®  o Simatic 505® ?

La serie CTI 2500S di schede Slice I/O é la risposta !

La famiglia 2500S delle schede Slice di I/O espande la capacità dei PLC Serie CTI 2500® permettendo di includere piccoli gruppi di entrate e uscite collegate via Ethernet. Le Schede Slice di I/O comunicano con i processori della Serie CTI 2500®tramite il protocollo CAMP e leggono/scrivono direttamente nella memoria del PLC o nel registro di immagini degli I/O. Cio’ consente una integrazione trasparente nei PLC Serie CTI 2500® senza bisogno di complicate configurazioni intermediarie.

Come visibile piu’ sotto, il collegamento Ethernet alla CPU si puo’ effettuare grazie alla porta Ethernet delle CPU 2500-Cxxx oppure via una scheda Ethernet 2572 o 2572-A oppure anche via il nuovo coprocessore di comunicazione 2500-ECC1. Da notare che con le schede Ethernet 2572 o 2572-A, le schede Slice di I/O si possono collegare anche agli ormai maturi PLC della serie 505 di Siemens® e Texas Instruments®.

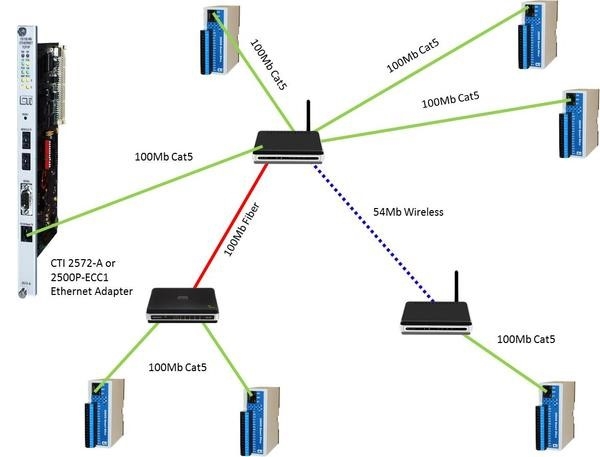

Esempio di applicazione con gli Slice I/O

Sono disponibili svariati modelli di Slice I/O dalle diverse combinazioni di entrate e uscite ed opzioni di comunicazione supplementari, quali RS-232/485 e radiofrequenza 900MHz. Gli Slice I/O hanno entrate analogiche universali che permettono il collegamento con 0-5V, 0-20mA, termocoppia e captori RTD.

Inoltre possono essere configurati per comunicare via Ethernet tramite il protocollo Modbus-TCP.

Caratteristiche degli Slice I/O

– Collegamento Ethernet alle CPU della Serie CTI 2500®ed agli ormai maturi PLC della serie 505 di Siemens® e Texas Instruments®.

– Svariati modelli con diverse capacità di I/O consentono di adattare la soluzione alle proprie necessità

– Numerose funzioni intelligenti per il trattamento dei segnali di I/O della scheda:

   . Totalizzazione, filtro, forzatura, inversione, runtime e tempo di esecuzione per le entrate digitali
. Uscite in frequenza (con PWM) e sincronizzazione per le uscite digitali
. Filtro, media, messa in scala e totalizzazione per le entrate analogiche
. Logging e trending dei dati

– La configurazione della scheda si fa grazie ad una semplice interfaccia sul web browser

– Ampia gamma di temperatura di funzionamento : da -40°C a +70°C
